・酸素ボンベの計算方法

え？満タンの持っていくのでOKです！

って、なっていませんか？

はい！酸素ボンベ早見表どーん！

抑えておくのは２つだけ！ボンベの種類とボンベ容量です。

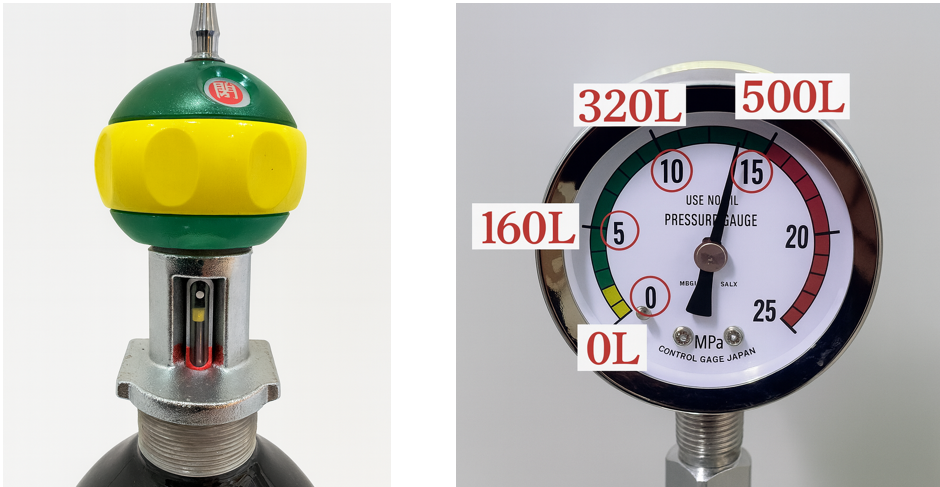

1つ目、ボンベの種類！ボンベの種類としては2種類あります。ボンベの上部がこんなやつと、こんなやつ

左をフロージェントルタイプ　右をレギュレータータイプと言います。

フロージェントルタイプは酸素チューブをそのまま接続して酸素投与ができるタイプで、在宅でも院内でもよく使用される形です。

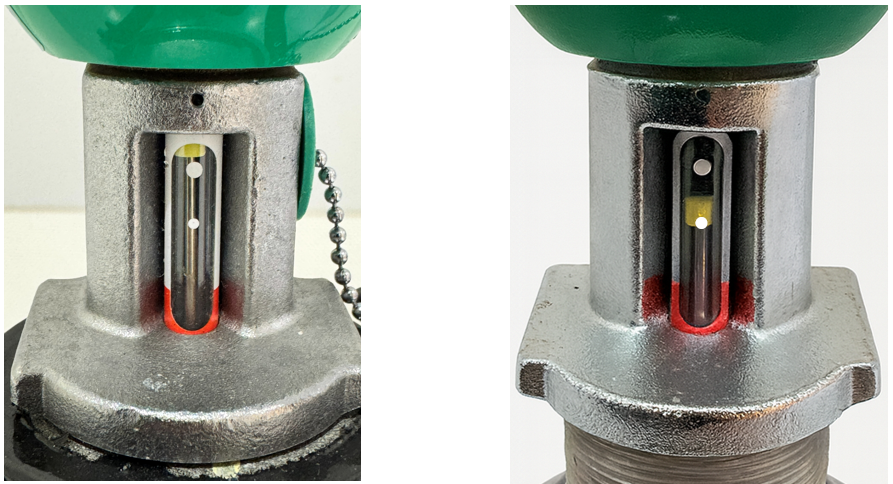

ちなみに↓画像の左が満タン、右が半分減ってる状態です。

レギュレータータイプは圧力計を付けて、ピン方式で院内の呼吸器や流量計を接続する形です。

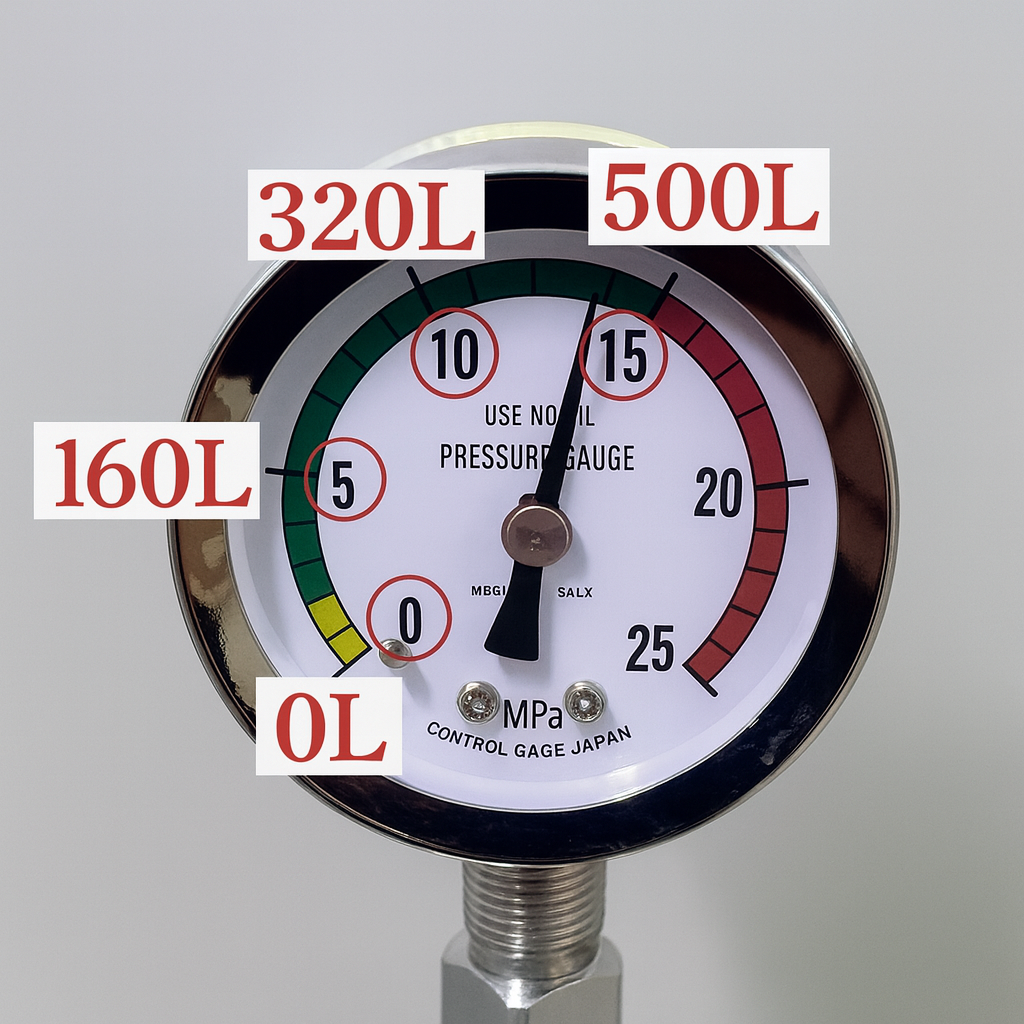

圧力計は14.7MPa(≒15MPa)で満タン、10MPaで残2/3、5MPaで残1/3となります。こんな感じ↓

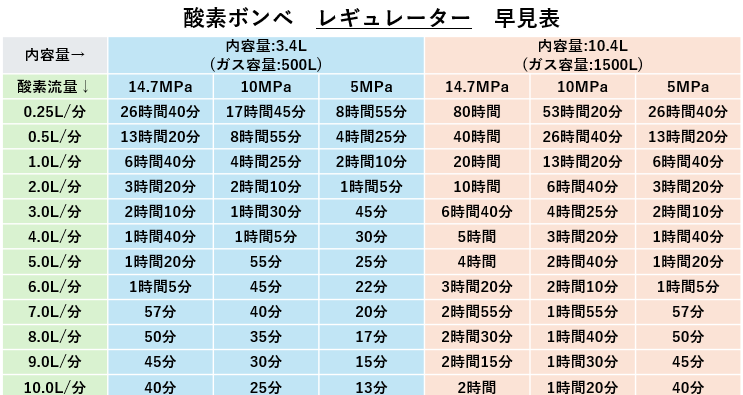

この15,10,5MPaを基準に早見表を見ると分かりやすいです。

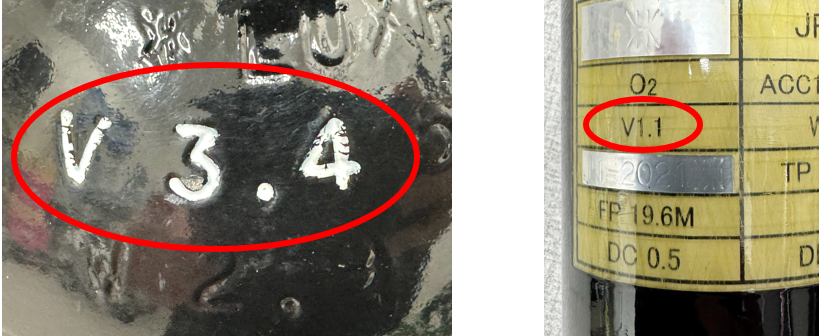

2つ目はボンベの容量です！ボンベをよく見ると、V:〇.〇と記載があります。

こんな感じ↓

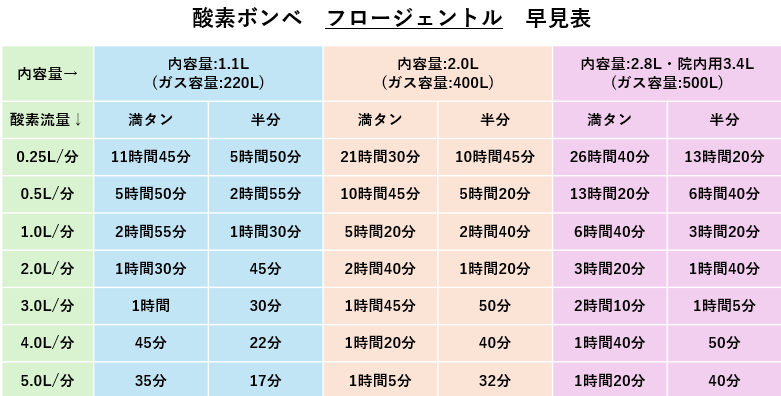

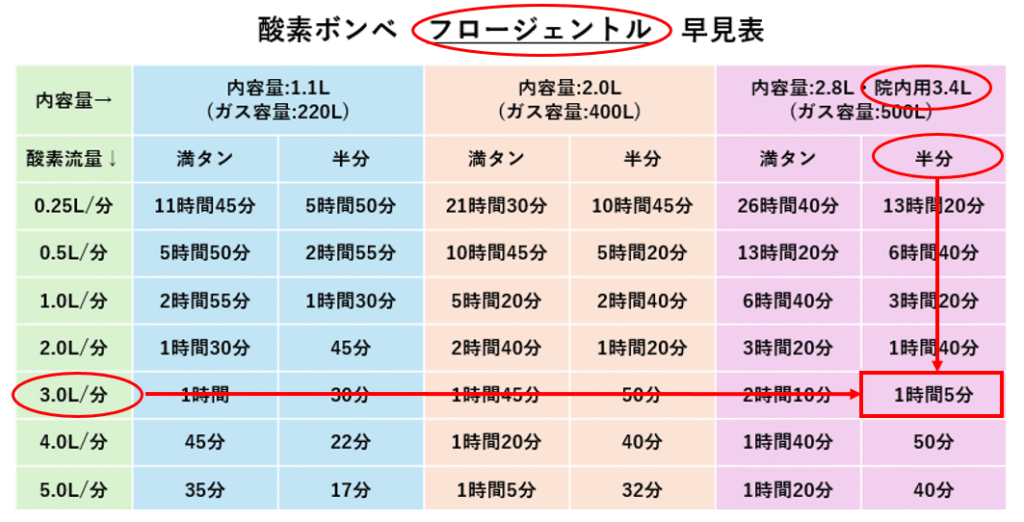

院内でよく使用する、容量3.4L、フロージンエントルタイプの酸素ボンベで残りは半分くらい、鼻カニューレで3L/分使用中の場合は

表から使用できる時間は約1時間5分ということが分かりますね！

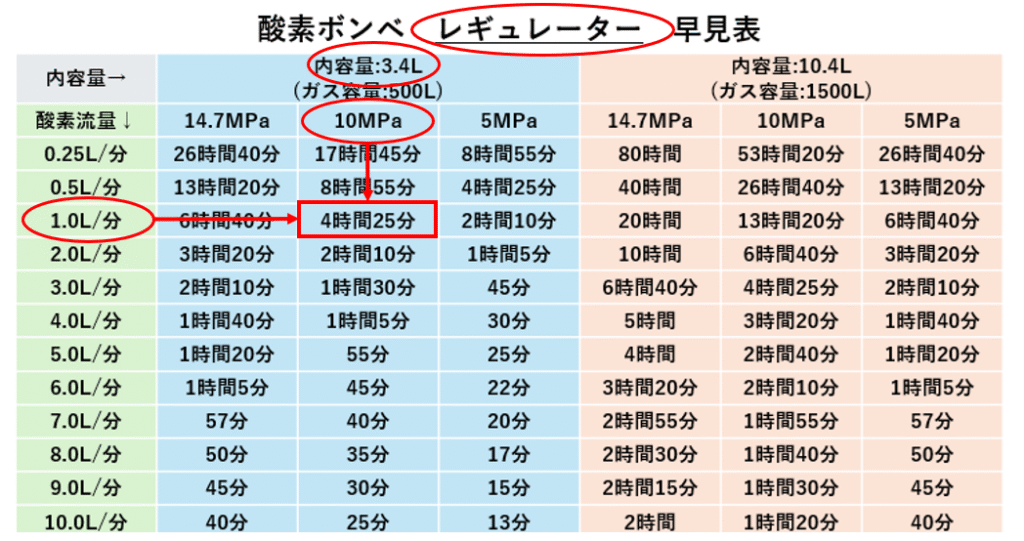

続いて、容量3.4L、レギュレータータイプの酸素ボンベで残りは10MPa、鼻カニューレで1L/分使用中の場合は

表から使用できる時間は約4時間25分ということが分かります！

ここからは理屈を把握しておきたい方用↓

酸素ボンベの容量の計算式は以下になります。

酸素ボンベ容量(V:〇L)×充填圧(MPa)×10(単位合わせ)で求めることができます。

レギュレータタイプで3.4L、14.7MPaだと…

3.4L×14.7MPa×10＝499.8L≒500Lとなります。

そこから安全係数(0.8)をかけて、使用流量で割ると使用可能時間が計算できます。

4L/分使用だと、500×0.8÷4=100　と計算出来るので100分=1時間40分使用可能となります。

※呼吸器の場合は分時換気量や酸素濃度、機械固有の定常流などを加味することで計算出来ます。

それはまた今度書きますね！臨床工学技士としては理屈を覚えていくと応用が利くのでGoodです！！！
